So Sánh Quạt Tản Nhiệt PWM vs DC

Quạt tản nhiệt PWM (Pulse Width Modulation) và DC (Direct Current) là hai loại quạt phổ biến được sử dụng rộng rãi trong máy tính và các thiết bị điện tử khác để giải nhiệt. Điểm khác biệt chính giữa chúng nằm ở phương pháp điều khiển tốc độ quạt. Quạt DC điều khiển tốc độ bằng cách thay đổi điện áp, trong khi quạt PWM sử dụng tín hiệu xung có độ rộng thay đổi để điều chỉnh tốc độ, mang lại khả năng kiểm soát chính xác hơn và hiệu quả năng lượng tốt hơn. Việc lựa chọn giữa hai loại quạt này phụ thuộc vào nhu cầu cụ thể của hệ thống, ngân sách và ưu tiên về hiệu suất và độ ồn.

1. Nguyên Lý Hoạt Động và Cấu Tạo của Quạt DC và PWM

1.1. Quạt Tản Nhiệt DC: Đơn Giản và Phổ Biến

Quạt DC (Direct Current) là loại quạt tản nhiệt truyền thống và đơn giản nhất. Nguyên lý hoạt động của nó dựa trên việc sử dụng điện áp một chiều (DC) để cấp nguồn cho động cơ quạt. Tốc độ quay của quạt DC được điều khiển bằng cách thay đổi điện áp cấp vào. Điện áp càng cao, quạt quay càng nhanh và ngược lại.

Cấu tạo cơ bản của quạt DC bao gồm:

• Động cơ DC: Đây là bộ phận chính tạo ra chuyển động quay. Động cơ DC bao gồm cuộn dây, nam châm và các bộ phận khác để chuyển đổi năng lượng điện thành năng lượng cơ học.
• Cánh quạt: Được gắn vào trục của động cơ và tạo ra luồng gió khi quay. Hình dạng và kích thước của cánh quạt ảnh hưởng đến hiệu suất làm mát và độ ồn của quạt.
• Mạch điều khiển: Mạch điều khiển đơn giản, thường là một điện trở biến đổi (potentiometer) hoặc một mạch điều khiển điện áp, để điều chỉnh điện áp cấp cho động cơ và do đó điều chỉnh tốc độ quạt.
• Khung quạt: Cung cấp cấu trúc hỗ trợ cho động cơ và cánh quạt, đồng thời giúp định hướng luồng gió.

Ưu điểm của quạt DC:

• Đơn giản và dễ sản xuất: Cấu tạo đơn giản giúp giảm chi phí sản xuất.
• Giá thành rẻ: Quạt DC thường có giá thành thấp hơn so với quạt PWM.
• Dễ sử dụng: Chỉ cần cấp nguồn điện áp DC là quạt hoạt động.

Nhược điểm của quạt DC:

• Khả năng điều khiển tốc độ hạn chế: Việc điều chỉnh tốc độ bằng cách thay đổi điện áp có thể không chính xác và không hiệu quả. Điện áp thấp có thể không đủ để khởi động quạt hoặc làm quạt quay chậm một cách ổn định.
• Hiệu suất năng lượng thấp hơn: Thay đổi điện áp để điều khiển tốc độ có thể gây lãng phí năng lượng, đặc biệt ở tốc độ thấp.
• Độ ồn cao hơn ở tốc độ thấp: Do động cơ phải làm việc vất vả hơn để duy trì tốc độ ở điện áp thấp.

1.2. Quạt Tản Nhiệt PWM: Điều Khiển Chính Xác và Hiệu Quả

Quạt PWM (Pulse Width Modulation) sử dụng một phương pháp điều khiển tốc độ tiên tiến hơn so với quạt DC. Thay vì thay đổi điện áp, quạt PWM sử dụng một tín hiệu xung có độ rộng thay đổi để điều khiển tốc độ. Tín hiệu PWM là một chuỗi các xung vuông, trong đó độ rộng của mỗi xung (thời gian xung ở mức cao) quyết định công suất trung bình được cấp cho động cơ.

Cấu tạo cơ bản của quạt PWM tương tự như quạt DC, nhưng có thêm một số thành phần quan trọng:

• Động cơ DC: Tương tự như quạt DC, nhưng được thiết kế để hoạt động hiệu quả với tín hiệu PWM.
• Cánh quạt: Tương tự như quạt DC.
• Mạch điều khiển PWM: Mạch này tạo ra tín hiệu PWM với độ rộng xung thay đổi. Tín hiệu này được gửi đến động cơ để điều khiển tốc độ.
• Dây tín hiệu PWM: Một dây riêng biệt được sử dụng để truyền tín hiệu PWM từ bo mạch chủ hoặc bộ điều khiển quạt đến mạch điều khiển PWM trên quạt.

Nguyên lý điều khiển tốc độ của quạt PWM:

Tốc độ quạt được điều khiển bằng cách thay đổi độ rộng của xung PWM. Độ rộng xung càng lớn (thời gian xung ở mức cao càng lâu), công suất trung bình được cấp cho động cơ càng cao và quạt quay càng nhanh. Ngược lại, độ rộng xung càng nhỏ, quạt quay càng chậm.

Ưu điểm của quạt PWM:

• Khả năng điều khiển tốc độ chính xác: Tín hiệu PWM cho phép điều khiển tốc độ quạt một cách chính xác và tuyến tính.
• Hiệu suất năng lượng cao hơn: Quạt PWM chỉ sử dụng năng lượng cần thiết để duy trì tốc độ mong muốn, giúp tiết kiệm năng lượng.
• Độ ồn thấp hơn: Quạt PWM có thể hoạt động êm ái hơn ở tốc độ thấp vì động cơ không phải làm việc vất vả để duy trì tốc độ.
• Khả năng giám sát tốc độ: Nhiều quạt PWM có một dây tín hiệu phản hồi (tachometer) để báo cáo tốc độ quạt về bo mạch chủ hoặc bộ điều khiển. Điều này cho phép hệ thống giám sát hiệu suất quạt và phát hiện các vấn đề tiềm ẩn.

Nhược điểm của quạt PWM:

• Giá thành cao hơn: Quạt PWM thường có giá thành cao hơn so với quạt DC do cấu tạo phức tạp hơn.
• Yêu cầu bo mạch chủ hoặc bộ điều khiển hỗ trợ PWM: Để điều khiển quạt PWM, bo mạch chủ hoặc bộ điều khiển quạt phải có khả năng tạo ra tín hiệu PWM.

2. So Sánh Chi Tiết Quạt Tản Nhiệt PWM và DC

Tính năng	Quạt DC	Quạt PWM
Nguyên lý hoạt động	Điều chỉnh điện áp cấp cho động cơ	Điều chỉnh độ rộng xung của tín hiệu PWM
Khả năng điều khiển tốc độ	Hạn chế, không chính xác	Chính xác, tuyến tính
Hiệu suất năng lượng	Thấp hơn	Cao hơn
Độ ồn	Cao hơn ở tốc độ thấp	Thấp hơn
Giá thành	Rẻ hơn	Đắt hơn
Yêu cầu phần cứng	Chỉ cần nguồn điện áp DC	Bo mạch chủ hoặc bộ điều khiển hỗ trợ PWM
Giám sát tốc độ	Không có (thường)	Có (thường)

2.1. Khả Năng Điều Khiển Tốc Độ

Đây là điểm khác biệt lớn nhất giữa quạt DC và PWM. Quạt DC điều khiển tốc độ bằng cách thay đổi điện áp, dẫn đến việc điều chỉnh không chính xác và khó đạt được tốc độ ổn định ở mức thấp. Ngược lại, quạt PWM sử dụng tín hiệu xung có độ rộng thay đổi, cho phép điều khiển tốc độ một cách tuyến tính và chính xác hơn nhiều. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu kiểm soát nhiệt độ chính xác và giảm thiểu tiếng ồn.

Ví dụ:

• Trong một hệ thống gaming, khi CPU hoạt động ở mức tải thấp, quạt PWM có thể giảm tốc độ xuống mức tối thiểu để giảm tiếng ồn. Khi CPU hoạt động ở mức tải cao, quạt sẽ tự động tăng tốc để đảm bảo hiệu quả làm mát.
• Với quạt DC, việc điều chỉnh tốc độ ở mức thấp có thể dẫn đến tình trạng quạt quay không ổn định hoặc thậm chí ngừng quay.

2.2. Hiệu Suất Năng Lượng

Quạt PWM có hiệu suất năng lượng cao hơn so với quạt DC. Khi điều chỉnh tốc độ quạt DC bằng cách giảm điện áp, một phần năng lượng sẽ bị lãng phí dưới dạng nhiệt. Quạt PWM chỉ sử dụng năng lượng cần thiết để duy trì tốc độ mong muốn, giúp tiết kiệm năng lượng và giảm nhiệt lượng tỏa ra.

Ví dụ:

• Trong một hệ thống máy tính để bàn, việc sử dụng quạt PWM có thể giúp giảm đáng kể lượng điện năng tiêu thụ, đặc biệt khi hệ thống hoạt động ở mức tải thấp.
• Trong các thiết bị di động, hiệu suất năng lượng là một yếu tố quan trọng. Quạt PWM giúp kéo dài thời gian sử dụng pin.

2.3. Độ Ồn

Quạt PWM thường hoạt động êm ái hơn quạt DC, đặc biệt ở tốc độ thấp. Khi quạt DC hoạt động ở điện áp thấp, động cơ phải làm việc vất vả hơn để duy trì tốc độ, dẫn đến tiếng ồn lớn hơn. Quạt PWM sử dụng tín hiệu xung để điều khiển tốc độ, giúp động cơ hoạt động êm ái hơn và giảm tiếng ồn.

Ví dụ:

• Trong một phòng thu âm, tiếng ồn từ quạt tản nhiệt có thể gây ảnh hưởng đến chất lượng bản thu. Việc sử dụng quạt PWM giúp giảm thiểu tiếng ồn và đảm bảo môi trường làm việc yên tĩnh.
• Trong một chiếc laptop, quạt PWM giúp giảm tiếng ồn khi máy hoạt động ở mức tải thấp, mang lại trải nghiệm sử dụng thoải mái hơn.

2.4. Giá Thành và Tính Khả Dụng

Quạt DC thường có giá thành rẻ hơn và dễ tìm mua hơn so với quạt PWM. Tuy nhiên, sự khác biệt về giá thành đang dần thu hẹp khi công nghệ PWM ngày càng trở nên phổ biến.

Ví dụ:

• Đối với các hệ thống ngân sách thấp, quạt DC có thể là một lựa chọn phù hợp.
• Đối với các hệ thống cao cấp, quạt PWM là một lựa chọn tốt hơn về hiệu suất và độ ồn.

3. Ứng Dụng Thực Tế của Quạt DC và PWM

3.1. Quạt DC: Ứng Dụng Trong Các Hệ Thống Đơn Giản và Giá Rẻ

Quạt DC vẫn được sử dụng rộng rãi trong các hệ thống đơn giản và giá rẻ, nơi mà hiệu suất và độ ồn không phải là yếu tố quan trọng hàng đầu.

Ví dụ:

• Nguồn máy tính giá rẻ: Quạt DC thường được sử dụng trong các nguồn máy tính giá rẻ để giảm chi phí sản xuất.
• Thiết bị điện tử gia dụng: Quạt DC có thể được tìm thấy trong các thiết bị điện tử gia dụng như TV, DVD player và máy chơi game.

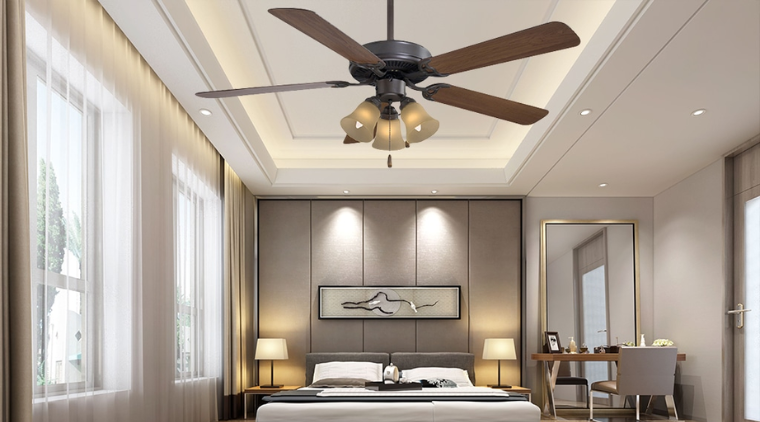

• Quạt thông gió đơn giản: Quạt DC được sử dụng trong các hệ thống thông gió đơn giản như quạt bàn, quạt trần và quạt hút.

3.2. Quạt PWM: Lựa Chọn Tối Ưu cho Hiệu Suất và Độ Ồn

Quạt PWM là lựa chọn tối ưu cho các hệ thống yêu cầu hiệu suất làm mát cao, độ ồn thấp và khả năng điều khiển chính xác.

Ví dụ:

• Tản nhiệt CPU và GPU: Quạt PWM được sử dụng rộng rãi trong các bộ tản nhiệt CPU và GPU để đảm bảo hiệu quả làm mát tối ưu và giảm thiểu tiếng ồn.
• Vỏ máy tính cao cấp: Quạt PWM được sử dụng trong các vỏ máy tính cao cấp để cải thiện luồng không khí và giảm nhiệt độ tổng thể của hệ thống.
• Laptop và thiết bị di động: Quạt PWM được sử dụng trong laptop và các thiết bị di động để đảm bảo hiệu suất làm mát tốt và kéo dài thời gian sử dụng pin.
• Hệ thống làm mát bằng chất lỏng: Quạt PWM thường được sử dụng trong các hệ thống làm mát bằng chất lỏng để kiểm soát tốc độ quạt tản nhiệt và đảm bảo hiệu quả làm mát tối ưu.

4. Cách Lựa Chọn Quạt Tản Nhiệt Phù Hợp

Việc lựa chọn quạt tản nhiệt phù hợp phụ thuộc vào nhiều yếu tố, bao gồm:

• Nhu cầu sử dụng: Xác định rõ nhu cầu sử dụng của hệ thống. Nếu bạn cần một hệ thống hoạt động êm ái và hiệu quả, quạt PWM là lựa chọn tốt hơn. Nếu ngân sách của bạn hạn chế, quạt DC có thể là một lựa chọn phù hợp.
• Ngân sách: Quạt PWM thường có giá thành cao hơn quạt DC.
• Thông số kỹ thuật: Xem xét các thông số kỹ thuật của quạt, bao gồm kích thước, tốc độ quay, luồng gió (CFM), áp suất tĩnh (mmH2O) và độ ồn (dBA).
• Khả năng tương thích: Đảm bảo rằng quạt tương thích với bo mạch chủ hoặc bộ điều khiển quạt của bạn.
• Thương hiệu và đánh giá: Chọn các thương hiệu uy tín và đọc các đánh giá từ người dùng khác để có được cái nhìn khách quan về hiệu suất và độ bền của quạt.

Lời khuyên:

• Đối với hệ thống gaming: Nên sử dụng quạt PWM để đảm bảo hiệu quả làm mát tối ưu và giảm tiếng ồn khi chơi game.
• Đối với hệ thống văn phòng: Quạt PWM có thể giúp giảm tiếng ồn và tiết kiệm năng lượng.
• Đối với hệ thống HTPC (Home Theater PC): Quạt PWM là lựa chọn tốt nhất để đảm bảo hệ thống hoạt động êm ái trong môi trường giải trí.
• Đối với hệ thống máy chủ: Quạt PWM có thể giúp cải thiện hiệu quả làm mát và giảm nguy cơ quá nhiệt.

5. Xu Hướng Phát Triển Của Quạt Tản Nhiệt

Công nghệ quạt tản nhiệt không ngừng phát triển để đáp ứng nhu cầu ngày càng cao về hiệu suất, độ ồn và hiệu quả năng lượng. Một số xu hướng phát triển đáng chú ý bao gồm:

• Sử dụng vật liệu mới: Các nhà sản xuất đang nghiên cứu và sử dụng các vật liệu mới như polyme tinh thể lỏng (LCP) và hợp kim magiê để cải thiện độ bền, giảm trọng lượng và tăng hiệu suất của cánh quạt.
• Thiết kế cánh quạt tiên tiến: Các thiết kế cánh quạt mới được phát triển để tối ưu hóa luồng gió, giảm tiếng ồn và tăng áp suất tĩnh.
• Công nghệ ổ trục tiên tiến: Các công nghệ ổ trục như ổ trục từ thủy động (FDB) và ổ trục bi kép (ball bearing) được sử dụng để giảm ma sát, tăng tuổi thọ và giảm tiếng ồn của quạt.
• Điều khiển thông minh: Các hệ thống điều khiển thông minh sử dụng cảm biến nhiệt độ và thuật toán để tự động điều chỉnh tốc độ quạt theo nhu cầu, giúp tối ưu hóa hiệu suất làm mát và giảm tiếng ồn.
• Quạt không cánh: Mặc dù còn ở giai đoạn phát triển ban đầu, quạt không cánh hứa hẹn mang lại hiệu quả làm mát cao và giảm tiếng ồn đáng kể.

Tương lai:

Trong tương lai, quạt tản nhiệt sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của các hệ thống máy tính và thiết bị điện tử. Chúng ta có thể mong đợi những công nghệ mới như quạt không cánh, vật liệu tiên tiến và hệ thống điều khiển thông minh sẽ giúp quạt tản nhiệt trở nên hiệu quả hơn, êm ái hơn và tiết kiệm năng lượng hơn.

Kết luận

Việc so sánh quạt tản nhiệt PWM và DC cho thấy sự khác biệt rõ rệt về hiệu suất, khả năng điều khiển và hiệu quả năng lượng. Quạt PWM vượt trội trong việc kiểm soát tốc độ chính xác, giảm tiếng ồn và tiết kiệm năng lượng, phù hợp cho các hệ thống đòi hỏi hiệu suất cao và hoạt động êm ái. Trong khi đó, quạt DC vẫn là lựa chọn kinh tế cho các ứng dụng đơn giản, không yêu cầu khắt khe về hiệu suất. Trong tương lai, xu hướng phát triển sẽ tập trung vào các công nghệ tiên tiến như quạt không cánh và vật liệu mới, hứa hẹn mang lại những giải pháp tản nhiệt hiệu quả và thông minh hơn. Người dùng nên cân nhắc kỹ lưỡng nhu cầu sử dụng, ngân sách và các yếu tố kỹ thuật để lựa chọn loại quạt tản nhiệt phù hợp nhất cho hệ thống của mình.
